Jak nasadit odnímatelné tažné zařízení? Jak zapojit redukci zásuvky?

Odnímatelná tažná zařízení se vyznačují vysokou estetikou a snadnou montáží, kterou zvládnete doma bez použití nářadí.

Mechanismus koule i domeček tažného zařízení je důležité udržovat v čistotě, protože nečistoty mohou ovlivnit funkčnost a urychlit opotřebení. Při odejmuté kouli vždy používejte ochrannou krytku, která zabrání pronikání prachu, vlhkosti a dalších nečistot.

Kouli i domeček pravidelně ošetřujte vhodným mazivem – ideálně tak často, jak odpovídá četnosti používání. Správná údržba zajistí hladký chod, ochranu proti korozi a dlouhou životnost celého tažného zařízení. Více k péči o tažné zařízení najdete zde.

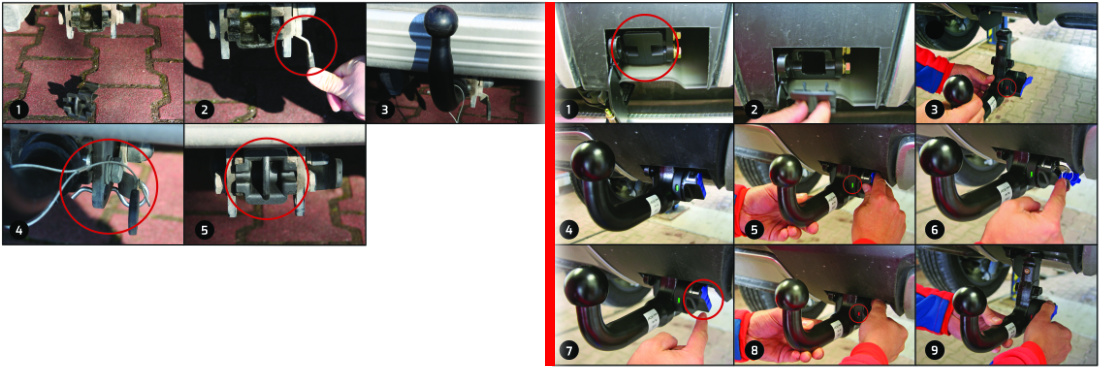

Nasazení horizontálně odnímatelné koule

Nasazení vertikálně odnímatelné koule
  1. Vyndáme krytku z domečku pro kouli.
  2. Uvolníme zajišťovací páku na kouli směrem dolů k vozovce.
  3. Vložíme kouli do domečku - čepy na kouli musí zapadnout do drážek - a zajistíme páku zpět.
  4. Závlačkou zajistíme páku proti uvolnění.
  5. Nasadíme krytku tak, aby šipka na krytce směřovala směrem nahoru.
  1. Z domečku sejměte ochrannou krytku.
  2. Kouli zasuňte do domečku tažného zařízení, svisle nahoru až k dorazům.
  3. Koule musí slyšitelně zacvaknout a ovládací kolečko skočit do původní polohy. Pokud je identifikační pole zelené, koule je správně zajištěna.
  4. Uzamkněte ji a klíček vyjměte.
  5. Pokud ukazatel není v zeleném poli, není dostatečně nasazena v domečku - je potřeba postup opakovat.


Jak zapojit redukci zásuvky?

Rozlišujeme mezi dvěma typy elektroinstalace podle počtu pólů - 7pinová a 13pinová. Více o jednotlivých typech elektroinstalace naleznete zde.

Pokud redukci momentálně nepoužíváte, vždy ji vyjměte ze zásuvky! Zamezíte tím nejen jejímu zbytečnému opotřebení, ale také snížíte riziko vniknutí vlhkosti a nečistot. Je také dobré vědět, že redukce ze 7 na 13 pinů nezajišťuje funkčnost zpátečkových světel – ty totiž nejsou součástí 7pinového zapojení.

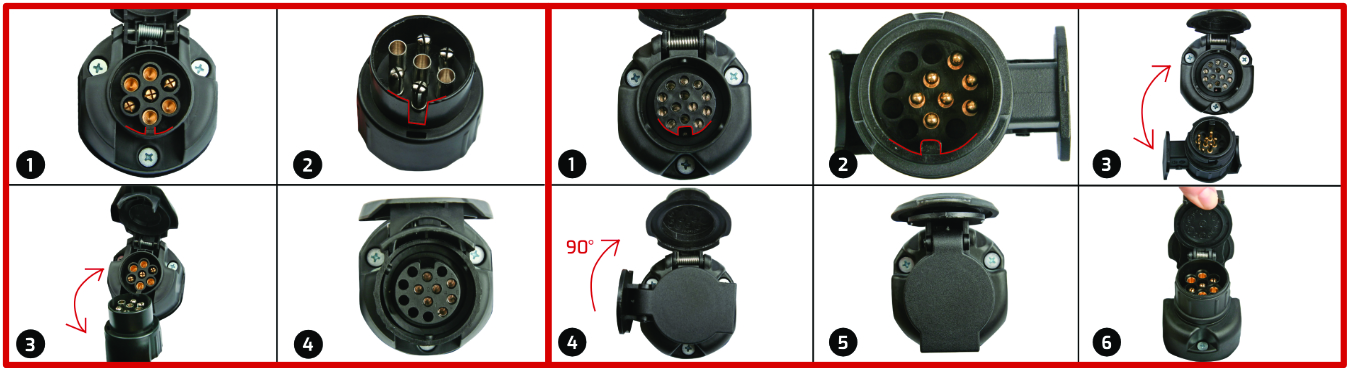

Zapojení redukce 7pin → 13pin

Zapojení redukce 13pin → 7pin
  1. Najděte vodicí kolík na zásuvce a vodicí drážku na redukci.
  2. Natočte redukci tak, aby vodicí drážka byla v jedné linii s kolíkem zásuvky.
  3. Zasuňte redukci do zásuvky až na doraz, bez použití nadměrné síly.
  4. Zavřete víčko zásuvky tak, aby nebránilo připojení 13pin zástrčky.
  1. Vyhledejte vodicí drážku na zásuvce.
  2. Najděte vodicí kolík na redukci.
  3. Zarovnejte vodicí kolík redukce s vodicí drážkou zásuvky tak, aby bylo možné je propojit.
  4. Zasuňte redukci do zásuvky.
  5. Otočte redukci po směru hodinových ručiček o 90° pro zajištění.
  6. Nakonec odklopte krytku redukce pro 7pin.



Správné nasazení tažného zařízení a zapojení redukce zásuvky je otázkou několika jednoduchých kroků, které však mají zásadní vliv na bezpečnost jízdy i životnost vybavení. Po zajištění tažného zařízení i redukce je vhodné zkontrolovat, zda jsou všechny prvky čisté, bez poškození a správně uchycené.

Pravidelná kontrola a údržba těchto součástí pomůže předejít nečekaným komplikacím a zajistí, že připojení přívěsu bude vždy rychlé, bezpečné a spolehlivé!
